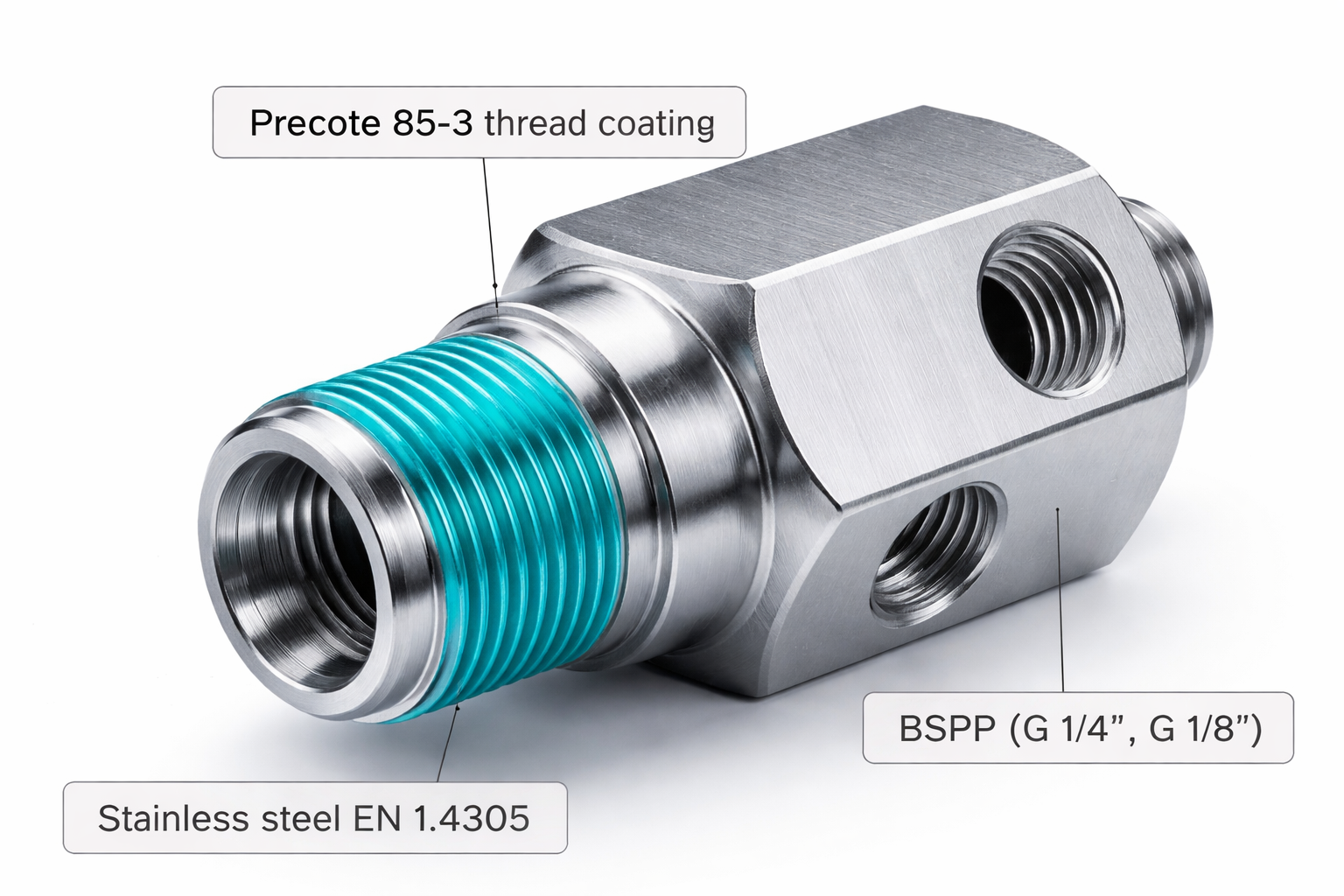

Case: Produktion af ventilkomponent i rustfri stål med kontrolleret Precote-gevindbelægning

Baggrund

En kunde ønskede serieproduktion af en ventilkomponent i EN 1.4305 med krav om:

• Tolerancer iht. ISO 2768
• Flere pasninger (H8 / h9)
• Overfladeruhed Ra 1.6
• BSPP-gevind (G 1/4″ og G 1/8″)
• Udvendigt M20x1.5 gevind
• Delvis gevindbelægning med Precote 85-3 iht. DIN 267-27

Udfordring

Precote-belægning er en kontrolleret specialproces:

• 4 gevindomgange med overlap (min. 6 mm)
• 70% fyldningsgrad
• 1 omgang fri i start og slut
• Dokumenterbar proces og sporbarhed

Belægningen må ikke påvirke gevindtolerancer eller montageegenskaber.

Samtidig skulle produktionen være økonomisk konkurrencedygtig i høj serie.

Hvad er Precote?

Precote 85-3 er en mikroindkapslet, præ-applikeret gevindlåsebelægning udviklet til mekanisk sikring af gevindforbindelser.

Belægningen består af mikrokapsler, som aktiveres ved samling. Når skruen monteres, brister kapslerne og frigiver det aktive stof, som skaber en kemisk låseeffekt.

Egenskaber:

• Forhindrer løsning ved vibration

• Ensartet friktionskoefficient

• Kontrolleret låsemoment

• Ingen behov for flydende gevindlim ved montage

• Egnet til serieproduktion

• Overholder DIN 267-27

Løsning

1. Produktionsoptimering

• CNC-drejning i rustfri 1.4305
• Gevindskæring med kontrolleret tolerancestrategi
• Overfladeruhed Ra 1.6 verificeret via måling
• Kontrolleret afgratning (R0,2)

2. Processtyring før coating

• Vask og affedtning
• 100% visuel kontrol af gevind
• Batch-opdeling med sporbarhed

3. Ekstern certificeret Precote-applikation

• Udført af godkendt applicator
• Dokumentation iht. DIN 267-27
• Certifikat pr. batch
• Kontrol af dækningsgrad og frizone

4. Logistikoptimering

• 3 produktionsbatches
• Samlet prisforhandling på coating baseret på årsmængde
• Fragt inkluderet i kalkulation

Resultat

Stabil serieproduktion
Ensartet gevindfunktion
Dokumenteret specialproces
Konkurrencedygtig stykpris
Fuldt sporbar batchstruktur

Værdi for kunden

• Reduceret montagefejl
• Ensartet låseeffekt
• Forudsigelig totalomkostning
• Kvalitetssikret underleverandørstyring
